PureBallast 3

阿法拉伐 PureBallast 3 是第三代領先的壓艙水處理技術 — 也是第一個可以進行 G8 改裝的解決方案。 這項技術在所有水域都具有卓越的效能:淡水、鹹水和海水。 迄今為止 PureBallast 系統已售出超過 4,000 多套,其中包括數百套改裝系統。

 PureBallast 3.1压载水处理装置-Ballast water system

潔淨壓艙水,全球通行

  • 即使在 42% 紫外線透射率下也能全流量運轉
  • 節能高效的優異表現
  • 美國海岸警衛隊、IMO 和 AMS 類型均已認可,也可以進行 G8 改裝
  • 防爆系統和小巧型系統適用於小型船舶
  • 操作簡單、無化學品,可全自動化

我們很高興知道,高品質的壓艙水能協助您的船隻在全球暢行無阻。 此外,我們在全球各地均有合作夥伴,可以在需要時隨時提供協助。 我們致力於為您提供大規模的生產資源、完善的服務方案、遍佈全球的庫存供應商,以及符合最高標準的潔淨壓艙水。

IMO revised G8 – the clock is ticking

From 28 October 2020, more stringent IMO rules will apply for type approving ballast water treatment systems. In short, the vast majority of ports will be off limits to any system installed without meeting them. Get the facts and learn why Alfa Laval PureBallast 3 is ready.

IMO revised G8 vignette640x360

Adapting to bulker flow needs

Bulkers often load their cargo at twice the rate they unload it, which means deballasting occurs at twice the ballasting speed. The PureBallast 3 bulker-fit configuration addresses this by dimensioning the reactor and filtration capacities for differentiated flows. Not only does it reduce OPEX and the already small system footprint, it also removes a significant amount of CAPEX.

PureBallast 3 Ex 的增壓泵解決方案

阿法拉伐壓載水處理系統和 Framo 抽水系統的技術團隊開發出了一種解決方案,將 PureBallast 3 Ex 安裝在甲板室中時,可以提供額外的抽水頭。 透過確保 PureBallast 3 Ex 系統能夠滿足其自身的壓力要求,可選的增壓泵單元 (BPU) 無需更改現有的壓載泵系統,從而保持了其最佳化和船舶卸貨率。

阿法拉伐 PureBallast 3 探索

阿法拉伐 PureBallast 3 在壓載水處理的各個方面都頗有成效,從生物消毒效能到佔用空間和電源管理。 其直列式結構和靈活的設計幾乎適用於任何船舶。 單個系統可處理 32-3000 m3/h 的壓載水流量,多個系統可處理更大的容量。



純淨的信心 - 在所有水域

阿法拉伐 PureBallast 3 是第三代領先的壓載水處理技術 — 也是第一個可以進行 G8 改裝的解決方案。 迄今為止 PureBallast 系統已售出 1900 多套,其中包括數百套改裝系統。 阿法拉伐 PureBallast 3 有精心準備的供應商提供支援。 大規模的生產資源、強大的合作夥伴關係和完善的服務,使阿法拉伐成為壓載水處理的自信選擇。

BWTherobanner 640x360
.

系統總覽

處理技術

阿法拉伐 PureBallast 3 採用與 Wallenius Water 合作開發的增強型紫外線處理方式。 系統在運行時無需添加鹽或化學品,即使在淡水中操作時也是如此。

生物消毒

生物消毒是主要的處理過程,發生在增強型紫外線反應器中。 反應器具有最有利於流動的內部,可確保紫外線劑量的高湍流和濃度。

反應器內的中壓紫外燈採用專門設計的合成石英燈套。 這些獨特的套管可支援更寬波長光譜的傳輸,並在消毒過程中提供更多的紫外線。 結合反應器的內部設計,可確保最佳的紫外線劑量和低能耗。

過濾

支援反應器的是過濾階段,用於在生物消毒之前去除任何較大的生物體和顆粒。 這可提高處理用水的品質,特別是在渾濁的沿海水域和淡水中操作時。

有效的籃式過濾器設計與反應器結合使用,即使紫外線透射率低至 42%,也可全流量處理淡水、鹹水和海水。



系統方案

我們精心研發了 PureBallast 3 產品組合,可以滿足各式船舶和各類應用的特殊需求。

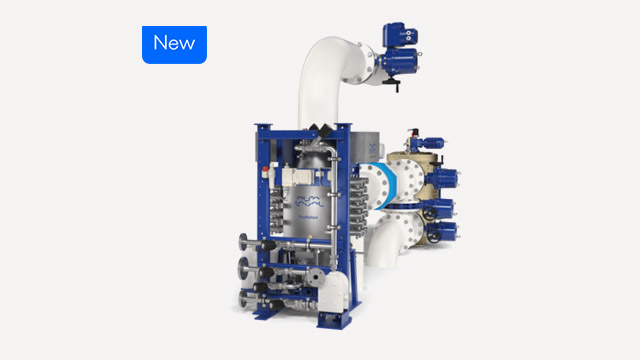

PureBallast Compact Flex

任何地方皆適用的效能

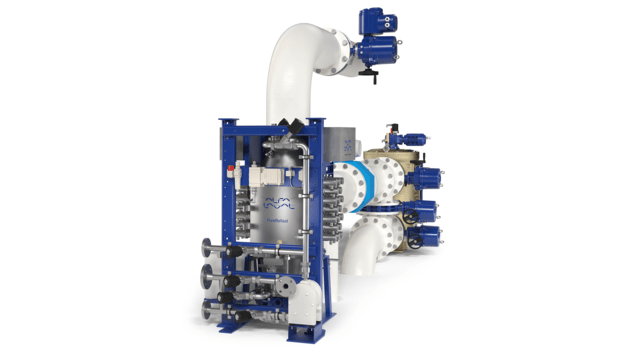

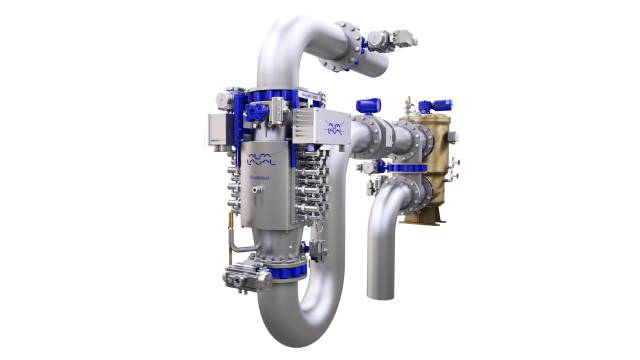

Alfa Laval PureBallast 3 Compact Flex 是大多數船舶的理想系統,以鬆散元件交付,讓安裝作業更加簡便,可提供 32-1000 m3/h 的流量。

PureBallast 3 Compact Flex 是一个高度靈活的直列式系統,佔用空間極少。 處理階段作為直列式元件整合到壓載水管道中。 使用簡單的即插即用式觸點,可減少工程和安裝的時間和成本,使該系統成為大多數安裝的理想選擇。

處理元件

  • 過濾器
  • 反應器

支援元件

其他元件是支援系統,可靈活放置以實現最佳設計。

  • 電氣櫃
  • 緊湊型就地清洗 (CIP) 裝置
  • 適合流量大於 300m3/h 的 LDC1/LDC2

廣泛的輔助設備支援整合到任何船舶中,包括反沖泵、取樣點、閥門包和遙控面板。

PureBallast System.png


緊湊型系統可滿足市場需求

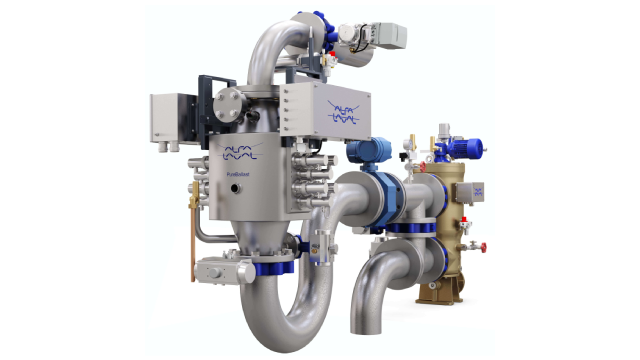

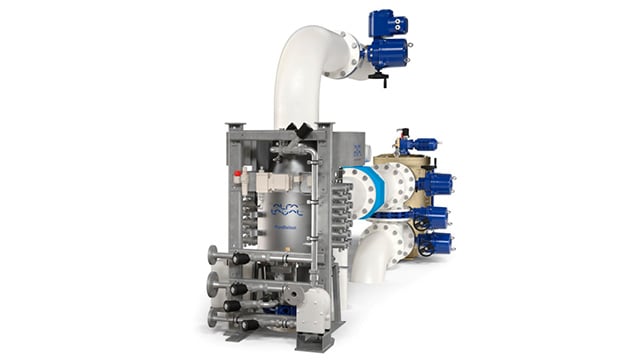

PureBallast 3 Compact 為即插即用式模組,可輕鬆安裝且節省空間,並提供 32-300 m3/h 的流量。

撬裝式解決方案

阿法拉伐 PureBallast 3 Compact 可作為撬裝式模組提供,這使其不僅結構緊湊,而且由於管道最小化而易於安裝。 浮橇佔用空間最小,可透過簡單的即插即用式觸點連接。 適合 32-300 m3/h 的流量。

除了靈活放置的電氣櫃外,所有元件都整合到浮橇中。 該機櫃是大型系統的燈驅動櫃和控制櫃的組合。

撬裝式 PureBallast 3 Compact 中包含以下元件:

  • 過濾器
  • 反應器
  • 緊湊型就地清洗 (CIP) 裝置
  • 電氣櫃最遠可靈活放置在距離紫外線反應器 30 公尺處

廣泛的輔助設備支援整合到任何船舶中,包括反沖泵、取樣點、閥門包和遙控面板。

防爆系統

PureBallast 3 適用於大流量和防爆設計,配置可用於 250-3000 m3/h,如果具有多個系統,甚至可用於更大的流量。

簡化的防爆設計

PureBallast 3 可提供各種防爆配置,包括 Zone 1、IIC 和 T4 相容性。 透過靈活放置燈驅動櫃簡化了防爆設計,燈驅動櫃可以位於危險區域之外,距離它們所服務的反應器最遠可達 150 公尺。

某些標準功能也與防爆系統相關。 例如,反應器溫度和液位感測器透過繞過 PLC 的安全繼電器連接,因此即使 PLC 出現故障,也不會錯過訊號。

Ex system image.jpg


操作順序

PureBallast 3 在背景中執行,在 IMO 監管水域操作時,在大多數情況下僅以 50% 的潛在運轉功率運行。 對於最困難的運轉情形,它可以提升到全功率。


壓載

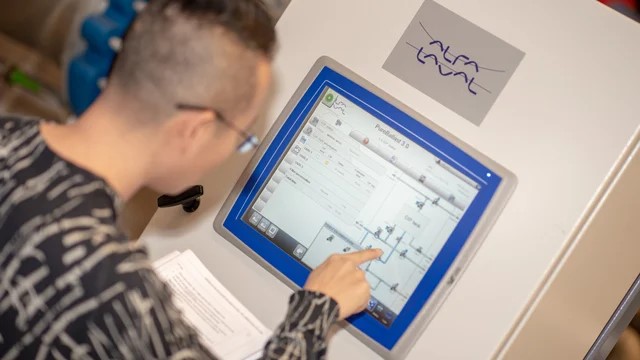

PureBallast 3 是一個全自動系統。 啟動時,它會經歷一個簡短的啟動序列。

壓載開始時,進入的壓載水首先通過過濾階段。 這樣可以去除較大的生物體和顆粒,從而提高處理用水的品質。 過濾階段對於在渾濁的沿海水域和淡水中操作非常有用。

過濾後,水繼續通過反應器階段,在進入壓載水艙之前,利用增強的紫外線對其進行消毒。

壓載完成後,透過自動就地清洗 (CIP) 循環進行反應器清洗。 壓載後會立即提示該循環,應在 30 小時內完成。 在關閉之前,反應器和過濾器區域均會填充淡水。

減壓

減壓作業會重複壓載程序,但不需要經過過濾階段(因為水已經過濾),啟動、CIP 和關閉等作業程序皆相同。

透過重複執行反應器階段,可消除在運輸過程中可能發生的任何微生物再生。 這樣可確保水在排放到減壓點的受納水體之前,依據既定限制進行消毒。


Environmental Legislation

在所有水域都合規

.

合規性

我們至今已售出 3,200 多套 PureBallast 系統。 已有數百套 PureBallast 系統在世界各地的各種造船廠作為改裝系統進行安裝。

PureBallast 適用於各種船隻類型:集裝箱船、油輪、散貨船、近海供應船、海軍艦艇等。

阿法拉伐的 PureBallast 3 產品可讓您充分利用符合 IMO 和美國海岸警衛隊 (USCG) 法規所帶來的機遇,也可以進行 G8 改裝。

IMO 和 USCG 型式認可

PureBallast 3 是由 IMO 認可的型式,可用於淡水、鹹水和海水。 IMO 認證的操作可以最經濟高效地使用系統的電源管理和其他功能, 是大多數船舶的理想選擇。 對於需要在美國海域排放壓載水的船舶,可使用具有 USCG 型式認可的 PureBallast 3 系統。 這些系統有兩種不同的版本,可滿足特定船舶的操作需求。 經過 USCG 認證的標準系統提供與 IMO 認證系統相同的容量。

us coast1

升級到 USCG 型式認可

如果您的船隻需要在美國海域進行減壓,PureBallast 3 可為您提供靈活的選擇。 最初便已安裝 PureBallast 3 以在 IMO 監管水域航行的船舶,可以輕鬆升級到具有 USCG 型式認可的系統版本。 一艘沒有 USCG 型號認可潛力的船舶將難以出售給任何想要在這個關鍵市場營運的買家。

US coast2

在所有水域都合規

您的船隻可以到達的水域越多,帶給您的業務就越多。

考慮所有的水域條件

雖然海水和鹹水是大多數船主的關注點,但三水認證不僅適用於河流,也適用於波羅的海和五大湖。 許多被認為是鹹水的港口實際上更接近淡水。 PureBallast 3 可以處理淡水而無需加入鹽或化學品,因而可以放心進入淡水水域。

有些港口的溫度接近零度或者水的透明度低。 儘管港口的紫外線透射率通常為 90% 到 60%,但有時會降到更低。 PureBallast 3 可在寒冷溫度下處理液態水,並可在紫外線透射率低至 42% 的水域以全流量運行。

保障效率

您用於壓載水處理的時間和精力越少,就有更多的時間開展業務。

讓您的營運順利進行

高效壓載或減壓的能力對您的船隻很重要。 然而,許多基於紫外線的處​​理系統在透明度低的港口必須降低流量。

這是由於低紫外線透射率的緣故,而這又會由於無效的紫外線燈清潔而進一步受到影響。

PureBallast 3 可在紫外線透射率低至 42% 的水域以全流量運行。 自動就地清洗 (CIP) 功能可保障運作效率, 同時消除會削弱紫外線的積聚,而無需船員的干預,並避免刮擦燈的風險。

在 IMO 監管水域的大多數條件下航行時,PureBallast 3 能夠以其潛在功率的一半運行,而僅在最困難的低淨度水域提升功率。

合規服務包

隨著選擇壓載水處理系統的最後期限越來越近,越來越多的船東意識到這項一次性投資的長期影響。 除了技術選擇之外,供應商服務能力也成為關注的焦點。

在壓載水法規生效之前,市場上的討論主要集中在處理方法之間的差異上。 然而,現在越來越多的討論集中於供應商之間的差異。 鑑於壓載水處理系統應在整個船舶使用壽命期間合規,因此船東很關注供應商的穩定性和技術支援,特別是在獲取零件方面。

PureBallast 合規服務包

這個年度服務包內含驗證系統是否根據認可型式運行所需的一切。

  • 完整的系統檢查和測試
  • 校準 - 確保所有感測器和變送器向控制系統傳送正確的值。
  • 系統最佳化
  • 船員指導

始終如一的可靠性

IMO 壓載水管理 (BWM) 公約現在已獲得批准,相關規定將會在 2019 年 9 月後進行的第一次船隻調查中施行。

如果您的 PureBallast 系統超過 12 個月沒有運作,則其效能可能將不如預期,甚至可能會在啟動時發生損害性故障。

因此,建議您重新調試系統,以避免發生代價高昂的意外事件,同時確保效能符合型式認可。

作業範圍取決於實際狀態

我們首先對您的 PureBallast 系統進行狀態檢查。 藉此判斷重新調試工作的範圍和時間,以利提前準備並取得所需的零件。

接著,我們會依據狀態檢查的結果,進行必要的修正、調整、更新或最佳化軟體升級。

之後,即使沒有發現故障,我們也會執行完整的系統測試,以檢驗系統效能。 此外,我們也為操作人員提供實地訓練,確保您的船員能夠正確操作系統。

.
Legislation

證書和核准

型式認可

PureBallast 3 已通過 IMO 和美國海岸警衛隊 (USCG) 的型式認可。

IMO 型式認可

每一代 PureBallast 都有 IMO 型式認可。 阿法拉伐 PureBallast 3 經過明確認證,適用於所有水域類型:淡水、鹹水和海水。

在比較不同壓載水處理系統的 IMO 型式認證時,請留意認證日期。 2014 年之前發佈的認證並未記載系統限制。

USCG 型式認可

適用於 PureBallast 的 USCG 型式認可於 2016 年 12 月發佈。它允許 PureBallast 3 在美國水域內排放壓載水並明確認證該系統適用於所有水域類型:淡水、鹹水和海水。 型式認可測試使用 CMFDA/FDA(染色)方法以及與 IMO 認可的系統版本相同的硬體、功耗和流量進行。

PureBallast 3 可自船舶合規日期(原始或延長)之日起使用五年之久。 PureBallast 3 是公認的 AMS 和 USCG 型式認可系統。 如果 AMS 操作滿足船舶的操作需求,而型式認可不滿足需求(例如 72 小時保持時間是一項限制),則可以使用 AMS(即系統可以在 IMO 模式下運行)。

船級認證

標準和防爆版本的 PureBallast 均已獲得主要船級社的認證。

船級型式認可證書

    • 美國船級社 (ABS)
    • 必維國際檢驗集團 (BV)
    • 中國船級社 (CCS)
    • DNV-GL
    • 韓國船級社 (KR)
    • 勞埃德船級社 (LR)
    • 義大利船級社 (RINA)
    • 俄羅斯船級社 (RMRS)
.

讓我們協助您進行壓載水處理

針對您的特定船隻獲取更多資訊或報價。
